Werkeln mit LED-Stips

Hallo ihr Bastler und Heimwerker!

Sicher haben schon viele von euch mit den tollen LED-Strips, die es ja recht günstig zu kaufen gibt, zuhause gebastelt. Sie eignen sich ja hervorragend zur Beleuchtung von vielen Sachen. Z. B. als indirekte Beleuchtung der Treppe, Hintergrundbeleuchtung eines Fernsehers, Beleuchtung von Glasregalböden und vieles, vieles mehr. Meist sind sie 5m lang und haben 24Watt. Die Spannungsversorgung ist meist ein Steckernetzteil mit 12V und 2A. Der Strip läßt sich bei den meisten Strips alle 10 cm, an der markierten Stelle, mit einer Haushaltsschere kürzen. Aber ACHTUNG! Es gibt auch einige Exoten. Da geht das nur alle 50 cm. Meist sind diese dann auch etwas günstiger. Doch wenn das keine Rolle spielt, dann ist's, wenn's paßt ja auch egal.
Ich habe mal als Beispiel einen 5m Strip genauer unter die Lupe genommen und möchte euch dazu einige Erleuterungen an die Hand geben. Ich denke, daß das vielleicht einigen hilft bei der "Projektarbeit"! :)) Dazu auch ein paar grundlegende Erklärungen zu den LEDs und Überlegungen die man anstellen sollte, wenn nicht eine Kürzung der LED-Strips, sonder eine Verlängerung erforderlich wird. Aber auch, was man machen kann, wenn man Hindernisse umgehen muss und die Stromversorgung weitergeführt werden soll. Aber alles nur als Beispiel. Machen müsst ihr es trotzdem selbst.

Grundlegende Info zu LED:

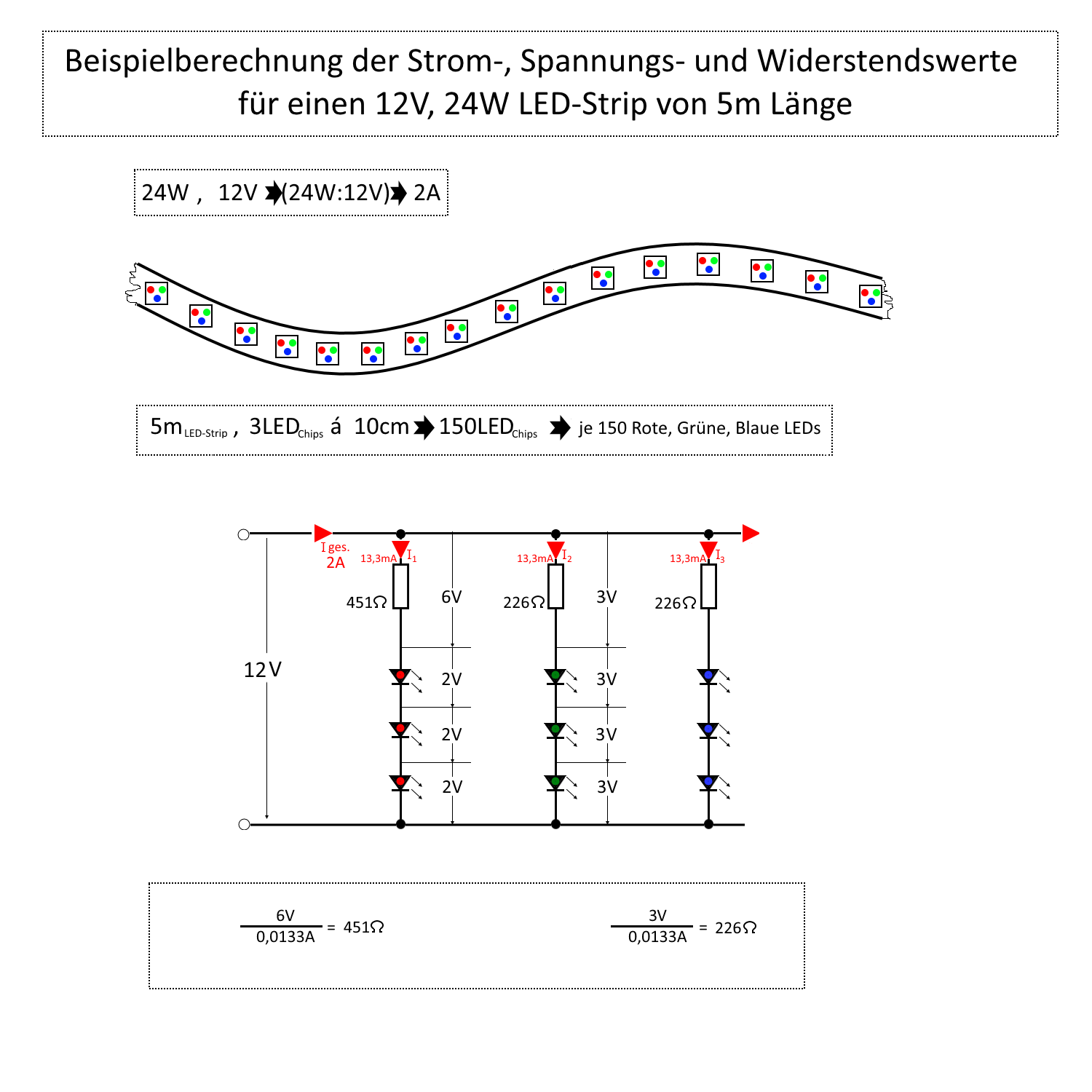

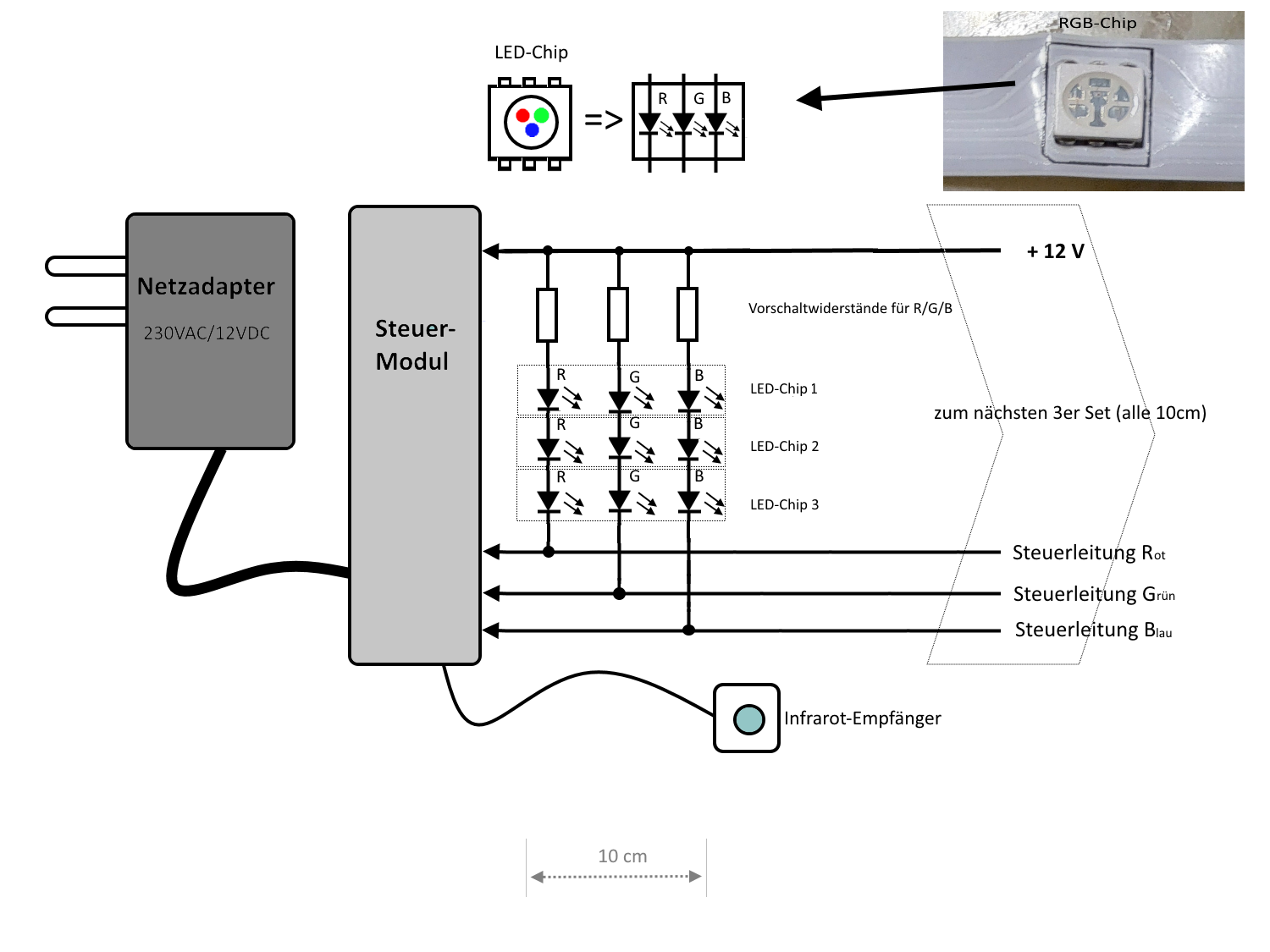

LED das bedeutet Light Emitting Diode. Zu Deutsch Licht emitirende Diode. Und eine Diode ist ein elektronisches Bauelement, das den Strom ,wie ein Ventil, nur in einer Richtung (von Plus nach Minus) durchlässt. Um das zu erreichen, muss aber eine bestimmte Spannung anliegen, damit sie den Strom durchlässt. Je nach Bauart ist sie aber auch nur für einen bestimmten maximalen Stromdurchfluß geeignet. Dafür sorgt ein entsprechend dimensionierter Vorschaltwiderstand als Strombegrenzung. Da es im Strip ROT, GRÜN und BlAU leuchtende LEDs gibt, fließt dann der maximale Strom, wenn alle LEDs mit voller Helligkeit leuchten, optisch also weißes Licht erzeugt wird. Je 1/3 des Stroms wenn nur eine der 3 Farben angesteuert wird.

Die Farbe, in der eine LED leuchtet, ist von dem Material abhängig aus dem sie hergestellt bzw. dotiert wurde.

ROT    =   Galliumarsenidphosphid (GaAsP)
GRÜN =   Galliumphosphid GaP)
BLAU  =    Indiumgalliumnitrid (InGaN)

Auch die Durchlaßspannung ist verschieden. Bei roten LEDs liegt sie bei ca. 2V. Bei grünen und blauen bei ca. 3V. Daher werden auch unterschiedliche Vorwiderstände benötigt.
Und damit sollte jetzt aber mit der Theorie zu Infos und Aufbau von LEDs Schluß sein.

Kürzen, verlängern, unterbechen von LED-Strips

Zuerst das KÜRZEN der Strips. Das ist ganz einfach. Alle 10cm findet man eine mit einer Schere markierte Stelle, an der der Strip durchtrennt werden darf.

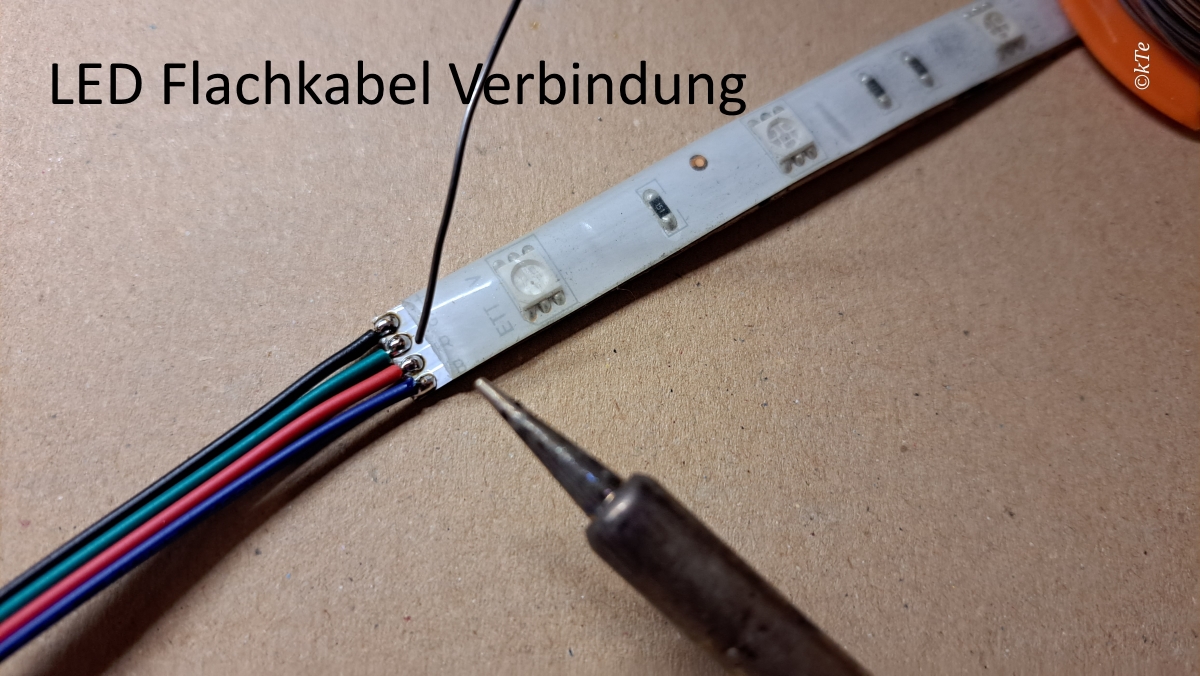

UNTERBRECHEN und VERBINDEN eigentlich wie das Kürzen, bis auf die Drahtverbindung zwischen den beiden Enden. Hilfreich für die Weiterverbindung ist ein Flachbandkabel, das es sogar in den entsprechenden Farben und richtiger Reihenfolge gibt. Dazu ist ein bisschen Geschick beim Umgang mit einem Lölkolben erforderlich. Wenn man es sebst nicht hinbekommt, findet sich sicher im Freundeskreis einer, der da aushelfen kann.

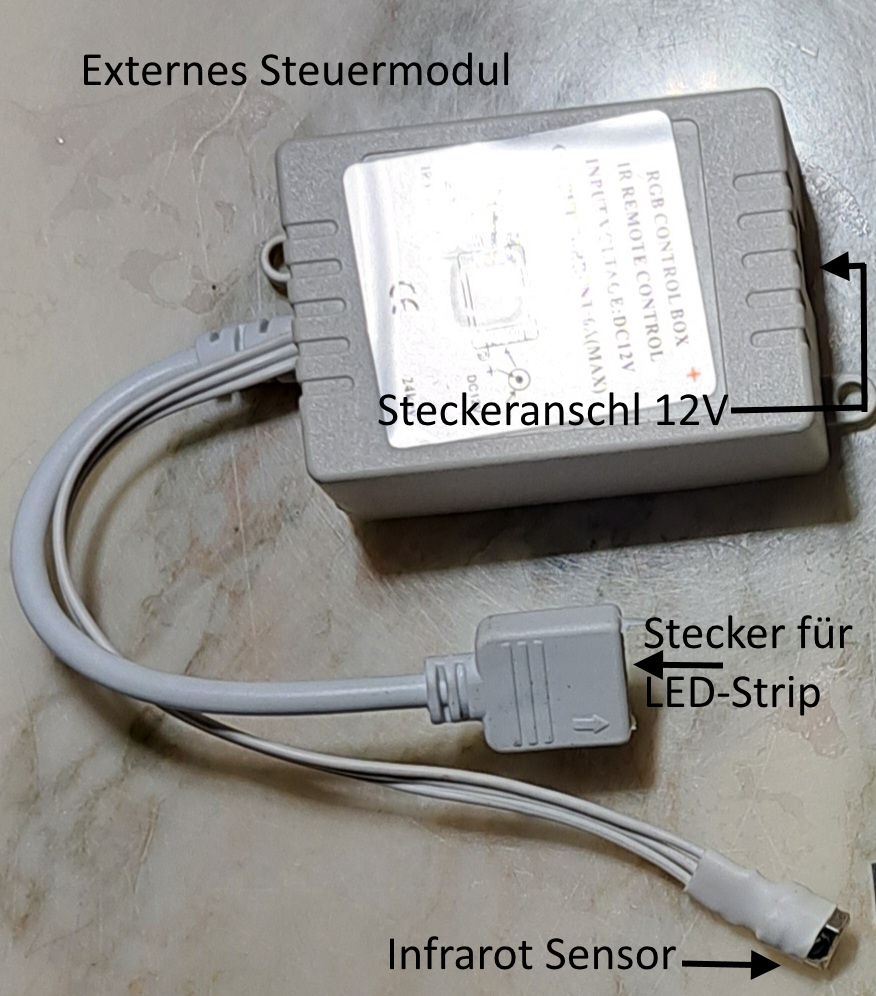

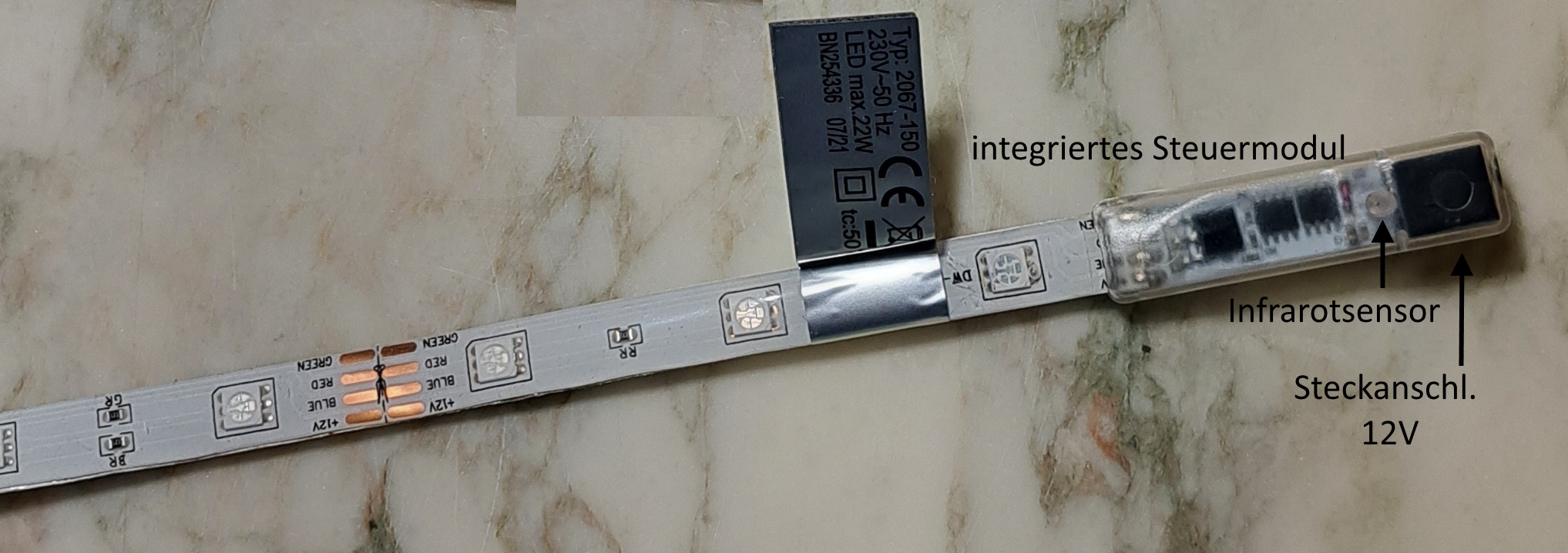

VERLÄNGERN ist zwar technisch dem verbinden ähnlich, doch hierbei gilt es neben dem mechanischen auch elektronisch etwas zu beachten!!! Doppelte Länge heißt doppelte Leistung, doppelter Strom. Das alles muß nicht nur das Netzteil hergeben, sondern auch das Steuermodul. Daß heißt statt 24 Watt, 48 Watt, statt 2 Ampere, 4 Ampere!! Ist das Steuermodul fest mit dem Strip verbunden, kann das wegen Überlastung zum Defekt führen. Bei seperatem Steuermodul kann das gelingen. Meist sind diese Module für höheren Strom ausgelegt. Also Augen auf!!

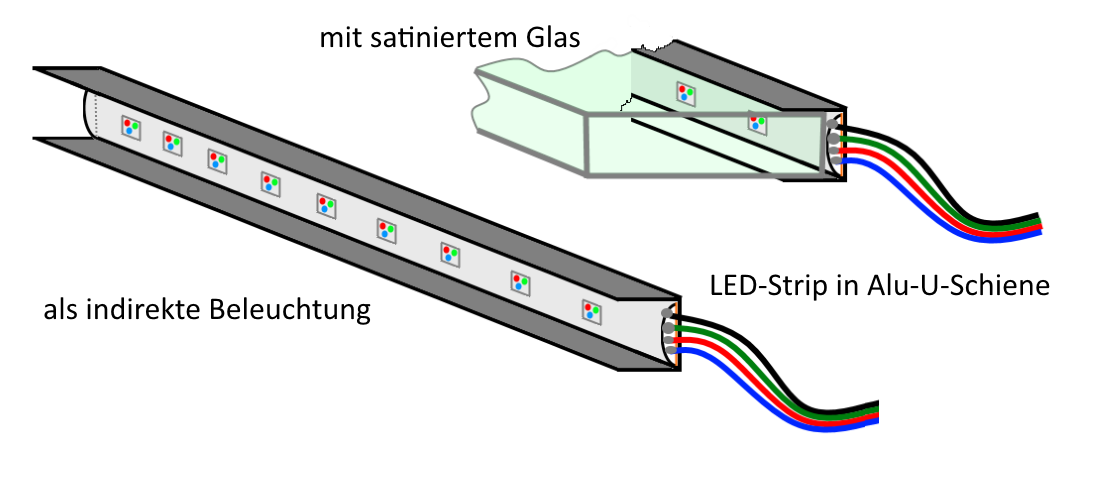

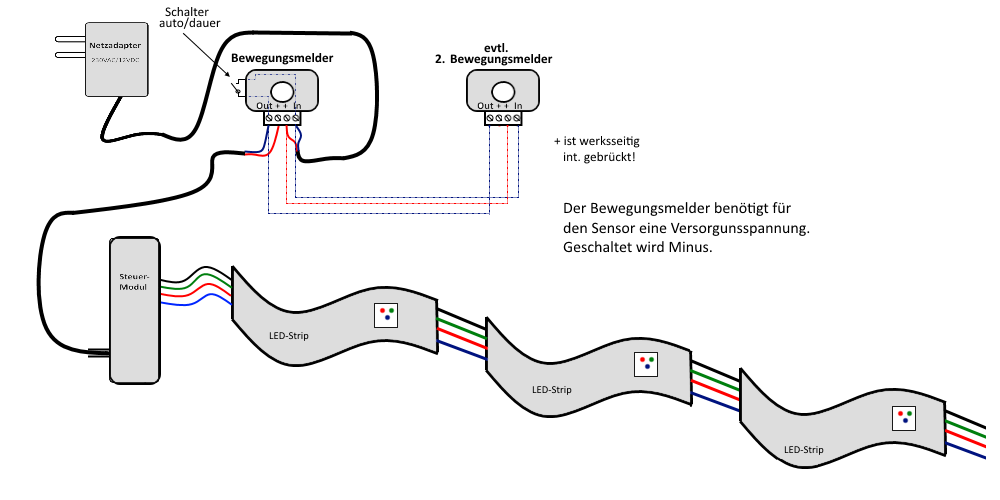

Links auf dieser Seite habe ich mal ein paar Skizzen bereitgestellt, die zum Verständnis beitragen sollen. Ich hoffe, daß es ein bisschen hilft bei der Bastelei mit den LED-Strips. Viel Spaß beim basteln.

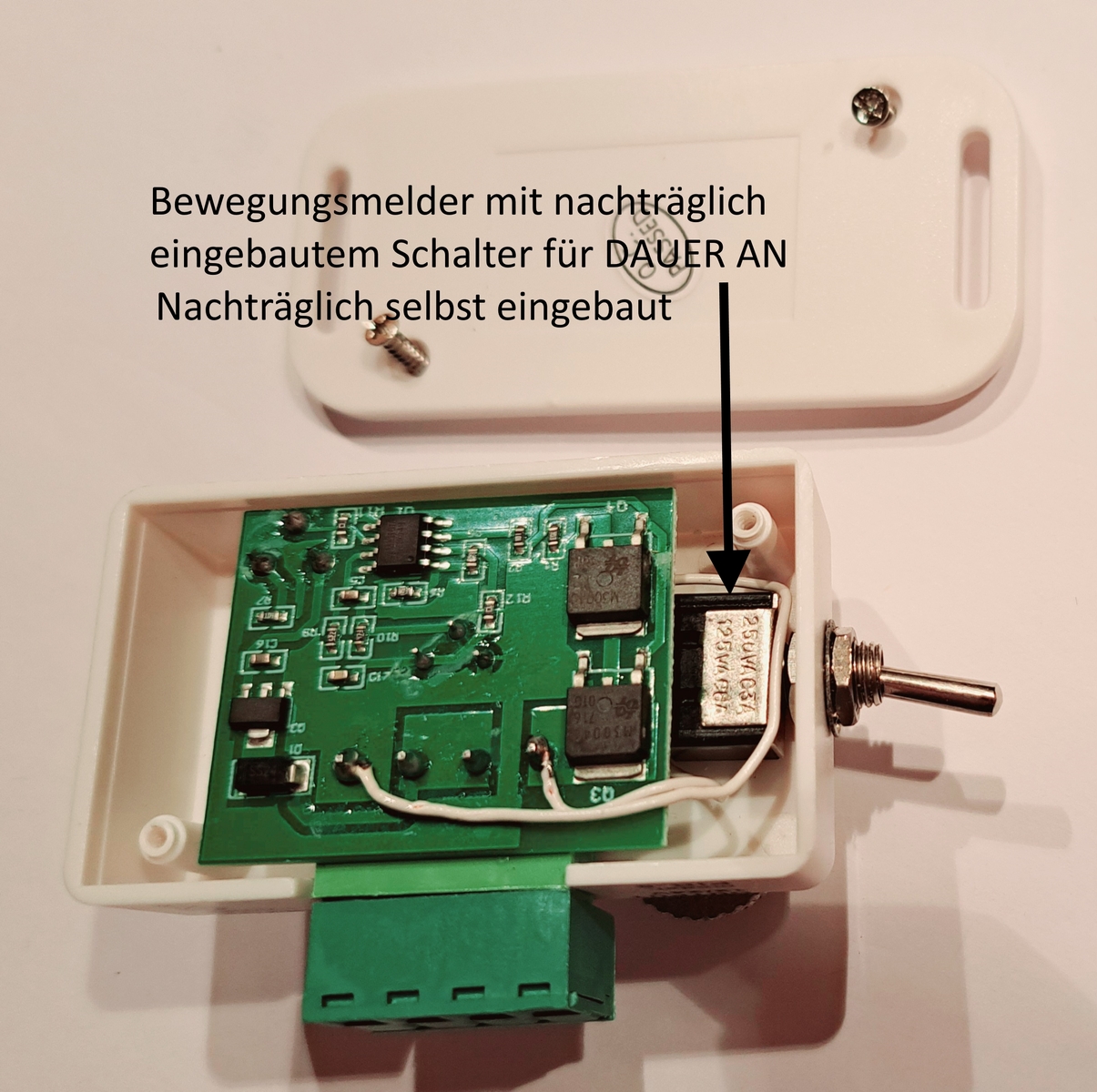

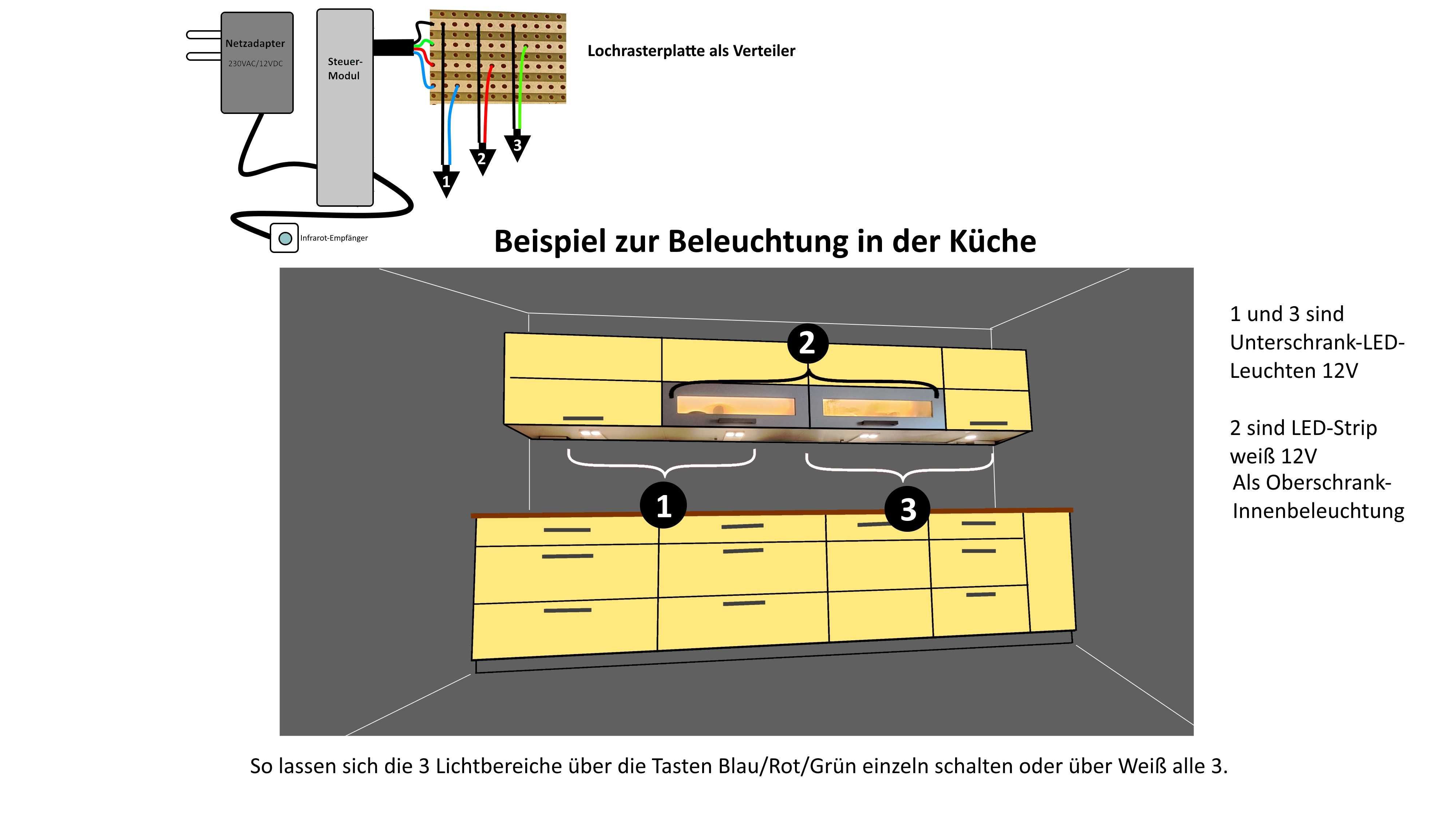

Nachfolgend ein paar Bastel-Beispiele zum Einsatz von LED-Strips.
